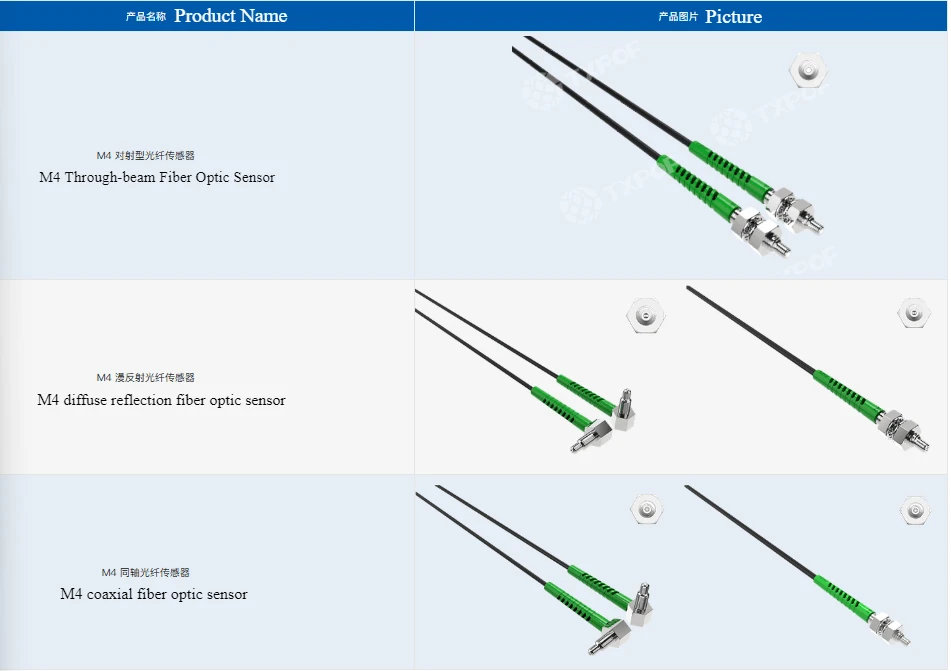

M4 sorozatú műanyag száloptikai érzékelő patch kábel

Az M4 sorozatú műanyag száloptikai érzékelő patch kábel egy kis interfész optikai átviteli alkatrész, amelyet az ipari érzékelési területen apró telepítési helyekre alakítottak ki. Magkonfigurációja egy M4 menetes csatlakozóból és műanyag szálból (POF) áll. Kompakt méretének és stabil jelátviteli képességének köszönhetően gyakran használják precíziós munkadarab-ellenőrzési forgatókönyvekben.

Műanyag száloptikai test: A mag elsősorban PMMA műanyag optikai szálat használ, közös mag specifikációkkal, beleértve a 0,25 mm*9+0.5 mm-es és 0,5 mm-es kombinációkat, amelyek az általánosan használt 650 nm-es vörös fénysávhoz illeszthetők. Egyes modellek importált japán optikai kábeleket használnak az átviteli stabilitás biztosítása érdekében. A precíziós ellenőrzési igények érdekében egyes modellek akár 0,05 mm-es munkadarabok jeleit is képesek rögzíteni, és az átviteli csillapítás rövid távolságokon megfelel a precíziós érzékelés jelhűségi követelményeinek.

M4 miniatűr csatlakozó: 4mm külső átmérőjű M4×0,7 menetes csatlakozóval szerelve. A fej többnyire rozsdamentes acélból készül, amely nagy mechanikai szilárdságot kínál. A menetes reteszelés növeli a csatlakozás stabilitását és alkalmazkodik a szűk beépítési helyekhez. Egyes modellek M2,6 × 0,45-ös menettel is rendelkeznek, amellyel telekonverter lencsét lehet hozzáadni az érzékelési tartomány bővítéséhez. A szálfej 4{10}}fokozatú polírozási folyamaton megy keresztül, ami kiváló sima és sima felületet eredményez, csökkentve az optikai jelveszteséget.

Védő és erősítő szerkezet: A kábelköpenyek általában finom átmérővel, például 1,0 mm-es és 1,3 mm-es méretekben kaphatók, és néhányuk térhálósított polietilénből készül; A száloptikai csövek lágyított kapilláriscsövekből készülnek, amelyek szabálytalan alakra hajlíthatók, hogy alkalmazkodjanak a bonyolult kábelezéshez. Egyes termékek megerősített kialakításúak a kulcsfontosságú területeken, és kompatibilisek a szabadon vágott csatlakozási módszerekkel is, lehetővé téve a hosszúság könnyű beállítását a helyszínen, a telepítési távolságnak megfelelően.

Megjegyzések

Az észlelési távolság a különböző erősítőktől és az észlelt objektum méretétől függően változik.

Az érzékelő kábelének hossza az ügyfél igényei szerint testreszabható.

Megjegyzések

Az észlelési távolság a különböző erősítőktől és az észlelt objektum méretétől függően változik.

Az érzékelő kábelének hossza az ügyfél igényei szerint testreszabható.

Alkalmas szűk beépítési helyekre: Az M4 egy kis interfész-szabvány az ipari érzékelők számára, így az M6-sorozattal összehasonlítva alkalmasabb az űrben korlátozott{1}}berendezésekbe, például elektronikus alkatrészekre és precíziós műszerekre. Kivételes rugalmasságot kínál sűrű kábelezési forgatókönyveknél.

Rendkívül alkalmazkodó a precíz észleléshez: A finom-átmérőjű szálmag a nagy pontosságú-csiszolt csúcsokkal párosítva pontos jelrögzítést tesz lehetővé a parányi munkadarabokról, így különösen alkalmas kis hardver- és elektronikus alkatrészek érzékelőjeleinek továbbítására.

Könnyű telepítés és karbantartás: Támogatja a szabadon vágott hosszokat; egyes készletek száloptikai vágófejeket tartalmaznak a méret{0}}gyors beállításához a webhelyen. A menetes csatlakozási módszer egyszerűen kezelhető, lehetővé téve a gyors be- és kihúzást a karbantartáshoz még sűrűn zsúfolt környezetben is.

Széles körben használják olyan területeken, mint a vizuális érzékelő berendezések, az ipari robotok, az élelmiszer-feldolgozás és -csomagolás, az automatizált berendezések precíziós ellenőrzése és az autógyártás.
